Модель бокса

Содержание

Модель бокса CSS описывает прямоугольный бокс, который генерируется для элементов дерева документа и располагается в соответствии с моделью визуального форматирования. Страничный бокс это особый вид бокса, детально описанный в разделе страничный носитель.


8.1 Размеры бокса

Каждый бокс имеет область содержимого (например, текст, изображение и т.п.) и необязательное окружение - области заполнения, рамки и поля; размер каждой области специфицируется свойствами, определёнными ниже. На диаграмме показано соотношение этих областей и терминология, используемая для ссылок на разные участки поля/margin, рамки/border и заполнения/padding:

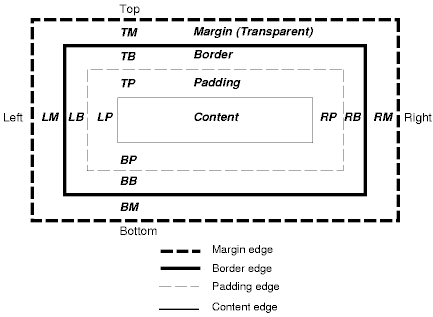

Image illustrating the relationship between content, padding, borders, and margins.   [D]

Поле, рамка и заполнение могут быть разорваны в левом, правом, верхнем или нижнем сегментах (например, на диаграмме, "LM" в левом поле, "RP" в правом заполнении, "TB" в верху рамки и т.д.).

Периметр каждой из четырёх областей (содержимого, заполнения, рамки и поля) называется "край", соответственно - каждый бокс имеет четыре края:

content edge край содержимого или inner edge/внутренний край
Край содержимого окружает отображаемое содержимое.
padding edge/край заполнения
Окружает заполнение бокса. Если заполнение имеет ширину 0, край заполнения - это то же, что и край содержимого. Край заполнения бокса определяет края содержащего блока, установленного боксом.
border edge/край рамки
Окружает рамку бокса. Если рамка имеет ширину 0, то край рамки - это то же, что и край заполнения.
margin edge/край поля или outer edge/внешний край
Окружает поле бокса. Если поле имеет ширину 0, то край поля - тот же, что и край рамки.

Каждый край может быть разорван слева, справа, вверху и внизу.

Размеры области содержимого бокса - ширина содержимого и высота содержимого - зависят от нескольких факторов: имеет ли элемент, генерирующий бокс, установленные свойства 'width' или 'height', содержит ли бокс текст или другие боксы, является ли бокс таблицей и т.д. Ширина и высота бокса обсуждаются в главе некоторые детали модели визуального форматирования.

Ширина бокса выводится как сумма левого и правого поля, рамки, заполнения и ширины содержимого. Высота выводится как сумма верхнего и нижнего поля, рамки, заполнения и высоты содержимого.

Стиль фона различных областей бокса определяется так:


8.2 Пример полей, заполнения и рамок

Этот пример документа HTML показывает, как поля, рамки и заполнение взаимодействуют:
<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.0//EN">

<HTML>
  <HEAD>
    <TITLE>Пример полей, заполнения и рамок</TITLE>
    <STYLE type="text/css">
      UL {
        background: green;
        margin: 12px 12px 12px 12px;
        padding: 3px 3px 3px 3px;
                                     /* Рамки не установлены */
      }
      LI {
        color: black;                /* цвет текста - чёрный */
        background: gray;            /* Содержимое, заполнение будет серым */
        margin: 12px 12px 12px 12px;
        padding: 12px 0px 12px 12px; /* Заметьте, что заполнение справа 0px */
        list-style: none             /* перед элементом списка нет никаких глифов */
                                     /* Рамки не установлены */
      }
      LI.withborder {
        border-style: dashed;
        border-width: medium;        /* устанавливает ширину рамок всех сторон */
        border-color: black;
      }
    </STYLE>

  </HEAD>
  <BODY>
    <UL>
      <LI>Первый элемент списка
      <LI class="withborder">Второй элемент списка длиннее,
                             чтобы показать перенос.
    </UL>
  </BODY>

</HTML>

и даёт дерево документа с (помимо других соотношений) элементом UL, в котором есть два дочерних LI.

Первая диаграмма иллюстрирует, что этот пример даст в результате.
Вторая иллюстрирует взаимоотношения между полями, рамками и заполнением элементов UL и LI.

Image illustrating how parent and child margins, borders, and padding relate.   [D]

Обратите внимание, что:


8.3 Свойства поля: 'margin-top', 'margin-right', 'margin-bottom', 'margin-left' и 'margin'

Свойства поля специфицируют область полей бокса. Сокращённое свойство 'margin' устанавливает поле для всех четырёх сторон, в то время как другие свойства устанавливают только соответствующие стороны.

Свойства, определённые в этом разделе, относятся к типу значений <margin-width>, который может устанавливаться в:

<length>
Специфицирует фиксированную ширину.
<percentage>
Процентное значение высчитывается относительно ширины содержащего блока сгенерированного бокса. Это верно для 'margin-top' и 'margin-bottom' везде, кроме контекста страницы, где процентные значения относятся к высоте бокса страницы.
auto
См. расчёт ширины и полей.

Негативные значения свойств полей допускаются, но могут существовать ограничения, специфичные для конкретных реализаций.

'margin-top', 'margin-right', 'margin-bottom', 'margin-left'
Значение: <margin-width> | inherit
Начальное: 0
Применяется:   ко всем элементам
Наследуется: нет
Процентное: относительно ширины содержащего блока
Носитель: визуальный

Это свойство устанавливает верхнее, нижнее, правое и левое поля бокса.

Пример(ы):


H1 { margin-top: 2em }
'margin'
Значение: <margin-width>{1,4} | inherit
Начальное: не определено для сокращённого свойства
Применяется:  ко всем элементам
Наследуется: нет
Процентное: относительно ширины содержащего блока
Носитель: визуальный

'margin' - это сокращённое свойство для установки значений 'margin-top', 'margin-right', 'margin-bottom' и 'margin-left' в одном месте в таблице стилей.

Если имеется одно значение, то оно применяется ко всем сторонам. Если дано два значения, верхнее и нижнее поля устанавливаются в первое, а правое и левое поля - во второе значение. Если дано три значения, верхнее поле устанавливается в первое, левое и правое - во второе, а нижнее поле - в третье значение. Если задано четыре значения, они применяются к верхнему, правому, нижнему и левому полям соответственно.

Пример(ы):

BODY { margin: 2em }         /* все поля установлены в 2em */
BODY { margin: 1em 2em }     /* верхнее и нижнее = 1em, правое и левое = 2em */
BODY { margin: 1em 2em 3em } /* верхнее=1em, правое=2em, нижнее=3em, левое=2em */

Последнее правило эквивалентно следующему:

BODY {
  margin-top: 1em;
  margin-right: 2em;
  margin-bottom: 3em;
  margin-left: 2em;          /* копируется из противоположной стороны (из правой) */
}

8.3.1 Сжатие полей

В этой спецификации выражение сжатие полей означает, что смежные поля (не разделённые заполнением и рамками) двух или более боксов (которые могут быть последовательными или вложенными) образуют единое поле.

В CSS2 вертикальные поля никогда не сжимаются.

Горизонтальные поля могут сжиматься между определёнными боксами:

См. иллюстрацию сжимаемых полей в примере полей, заполнения и рамок.


8.4 Свойства заполнения: 'padding-top', 'padding-right', 'padding-bottom', 'padding-left' и 'padding'

Свойства обтекания специфицируют ширину области заполнения бокса. Сокращённое свойство 'padding' устанавливает заполнение для всех четырёх сторон, а другие свойства заполнения устанавливают соответствующие стороны.

Свойства, определённые в этом разделе, относятся к типу значений <padding-width>, который может устанавливаться в:

<length>
Специфицирует фиксированную ширину.
<percentage>
Процентное, высчитывается относительно ширины содержащего блока, генерирующего бокс, в том числе и для 'padding-top' и 'padding-bottom'.

В отличие от свойств полей, значения заполнения не могут быть негативными. Как и в свойствах полей, процентные значения свойств заполнения относятся к ширине бокса, сгенерированного содержащим блоком.

'padding-top', 'padding-right', 'padding-bottom', 'padding-left'
Значение: <padding-width> | inherit
Начальное: 0
Применяется:   ко всем элементам
Наследуется: нет
Процентное: относительно ширины содержащего блока
Носитель: визуальный

Эти свойства устанавливают верхнее, правое, нижнее и левое заполнение для бокса.

Пример(ы):

BLOCKQUOTE { padding-top: 0.3em }
'padding'
Значение: <padding-width>{1,4} | inherit
Начальное: не определено для сокращённого свойства
Применяется:  ко всем элементам
Наследуется:  нет
Процентное: относительно ширины содержащего блока
Носитель: визуальный

Свойство 'padding' - это сокращённое свойство для установки 'padding-top', 'padding-right', 'padding-bottom' и 'padding-left' в одном месте в таблице стилей.

Если имеется одно значение, то оно применяется ко всем сторонам. Если дано два значения, верхнее и нижнее заполнение устанавливаются в первое, а правое и левое заполнения - во второе значение. Если дано три значения, верхнее заполнение устанавливается в первое, левое и правое - во второе, а нижнее заполнение - в третье значение. Если задано четыре значения, они применяются к верхнему, правому, нижнему и левому заполнениям соответственно.


Цвет поверхности области заполнения специфицируется через свойство 'background':

Пример(ы):

H1 {
  background: white;
  padding: 1em 2em;
}

Вышеприведённый пример специфицирует вертикальное заполнение '1em' ('padding-top' и 'padding-bottom') и горизонтальное заполнение '2em' ('padding-right' и 'padding-left'). Единицы измерения 'em' относительны к размеру шрифта элемента: '1em' эквивалентно размеру используемого шрифта.


8.5 Свойства рамки

Свойства рамки специфицируют ширину, цвет и стиль области рамки бокса. Эти свойства применимы ко всем элементам.

Примечание. Особенно в HTML, ПА могут отображать рамки определённых элементов (например, кнопок, меню и т.п.) иначе, чем у "обычных" элементов.


8.5.1 Ширина рамки: 'border-top-width', 'border-right-width', 'border-bottom-width', 'border-left-width' и 'border-width'

Свойства ширины рамки специфицируют ширину области рамки. Свойства, определённые в этом разделе, относятся к типу значений <border-width>, который может устанавливаться в:

thin
Тонкая рамка.
medium
Средняя рамка.
thick
Толстая рамка.
<length>
Толщина рамки имеет точное значение. Это значение не может быть негативным.

Интерпретация первых трёх значений зависит от ПА. Следующие соотношения, однако, обязаны выдерживаться:

'thin' <='medium' <= 'thick'.

К тому же эти значения ширины обязаны быть константными в пределах документа.

'border-top-width', 'border-right-width', 'border-bottom-width', 'border-left-width'
Значение: <border-width> | inherit
Начальное: medium
Применяется:   ко всем элементам
Наследуется: нет
Процентное: N/A
Носитель: визуальный

Эти свойства устанавливают верхнюю, правую, нижнюю и левую линии рамки для бокса.

'border-width'
Значение: <border-width>{1,4} | inherit
Начальное: см. индивидуальные свойства
Применяется:  ко всем элементам
Наследуется: нет
Процентное: N/A
Носитель: визуальный

Это сокращённое свойство для установки 'border-top-width', 'border-right-width', 'border-bottom-width' и 'border-left-width' в одном месте в таблице стилей.

Если имеется одно значение, то оно применяется ко всем сторонам. Если дано два значения, верхняя и нижняя линии рамки устанавливаются в первое, а правая и левая линии рамки - во второе значение. Если дано три значения, верхняя линия рамки устанавливается в первое, левая и правая - во второе, а нижняя линия рамки - в третье значение. Если задано четыре значения, они применяются к верхней, правой, нижней и левой линиям рамки соответственно.

Пример(ы):

Комментарии в данном примере поясняют результаты установки ширины верхней, правой, нижней и левой линий рамки:

H1 { border-width: thin }                   /* thin thin thin thin */
H1 { border-width: thin thick }             /* thin thick thin thick */
H1 { border-width: thin thick medium }      /* thin thick medium thick */

8.5.2 Цвет рамки: 'border-top-color', 'border-right-color', 'border-bottom-color', 'border-left-color' и 'border-color'

Эти свойства специфицируют цвет рамки бокса.

'border-top-color', 'border-right-color', 'border-bottom-color', 'border-left-color'
Значение: <color> | inherit
Начальное: значение свойства 'color'
Применяется:   ко всем элементам
Наследуется: нет
Процентное: N/A
Носитель: визуальный
'border-color'
Значение: <color>{1,4} | transparent | inherit
Начальное: см. индивидуальные свойства
Применяется:  ко всем элементам
Наследуется: нет
Процентное: N/A
Носитель: визуальный

Свойство 'border-color' устанавливает цвет рамки с четырёх сторон.
Значения имеют следующий смысл:

<color>
Специфицирует значение цвета.
transparent
Рамка прозрачна (хотя и может иметь ширину).

Свойство 'border-color' может иметь от одного до четырёх значений, и эти значения устанавливаются для четырёх сторон так же, как и в 'border-width'.

Если цвет рамки элемента не специфицирован в свойстве рамки, ПА обязаны использовать значение свойства 'color' элемента как вычисленное значение цвета рамки.

Пример(ы):

В этом примере рамка будет сплошной и чёрной:

P {
  color: black;
  background: white;
  border: solid;
}

8.5.3 Стиль рамки: 'border-top-style', 'border-right-style', 'border-bottom-style', 'border-left-style' и 'border-style'

Свойства стиля рамки специфицируют стиль линии рамки бокса (solid, double, dashed и т.д.). Свойства, определённые в этом разделе, относятся к типу значений <border-style>, который может устанавливаться в:

none
Нет рамки. Форсирует вычисленное значение 'border-width' в '0'.
hidden
То же, что и 'none', за исключением разрешения конфликтов рамок для элементов таблицы.
dotted
Рамка из точек.
dashed
Рамка из пунктирных линий.
solid
Рамка из сплошной линии.
double
Двойная сплошная линия. Сумма двух линий и пространства между ними равна значению 'border-width'.
groove
Рамка выглядит как вырезанная в канве.
ridge
Противоположно 'groove': рамка выглядит как выступающая над канвой.
inset
Весь бокс выглядит вдавленным в канву.
outset
Противоположно 'inset': выпуклый бокс.

Все рамки прорисовываются на поверхности фона бокса. Цвет рамок со значениями 'groove', 'ridge', 'inset' и 'outset' зависит от свойства 'color' элемента.

Соответствующие пользовательские агенты (ПА) HTML могут интерпретировать 'dotted', 'dashed', 'double', 'groove', 'ridge', 'inset' и 'outset' как 'solid'.

'border-top-style', 'border-right-style', 'border-bottom-style', 'border-left-style'
Значение: <border-style> | inherit
Начальное: none
Применяется:   ко всем элементам
Наследуется: нет
Процентное: N/A
Носитель: визуальный
'border-style'
Значение: <border-style>{1,4} | inherit
Начальное: см. индивидуальные свойства
Применяется:   ко всем элементам
Наследуется: нет
Процентное: N/A
Носитель: визуальный

Свойство 'border-style' устанавливает стиль для четырёх сторон рамки. Может иметь от одного до четырёх значений, и значения устанавливаются для разных сторон, как для 'border-width' выше.

Пример(ы):

#xy34 { border-style: solid dotted }

В этом примере горизонтальные линии рамки будут 'solid', а вертикальные - 'dotted'.

Поскольку начальное значение стиля рамки - 'none', рамка будет видна только после установки значения стиля.


8.5.4 Сокращённые свойства рамок: 'border-top', 'border-bottom', 'border-right', 'border-left' и 'border'

'border-top', 'border-right', 'border-bottom', 'border-left'
Значение: [ <'border-top-width'> || <'border-style'> || <color> ] | inherit
Начальное: см. индивидуальные свойства
Применяется:   ко всем элементам
Наследуется: нет
Процентное: N/A
Носитель: визуальный

Это сокращённое свойство для установки ширины, стиля и цвета верхней, правой, нижней и левой сторон рамки.

Пример(ы):

H1 { border-bottom: thick solid red }

Это правило устанавливает ширину, стиль и цвет рамки после элемента H1. Опущенные значения установлены в свои начальные значения. Поскольку нижеследующее правило не специфицирует цвет рамки, рамка будет иметь цвет, определённый свойством 'color':

H1 { border-bottom: thick solid }
'border'
Значение: [ <'border-width'> || <'border-style'> || <color> ] | inherit
Начальное: см. индивидуальные свойства
Применяется:   ко всем элементам
Наследуется: нет
Процентное: N/A
Носитель: визуальный

Свойство 'border' - это сокращённое свойство для установки одинаковых значений ширины, цвета и стиля для всех четырёх сторон рамки бокса. В отличие от сокращённых свойств 'margin' и 'padding', свойство 'border' не может устанавливать разные значения для четырёх сторон. Для этого придётся использовать одно или более других свойств.

Пример(ы):

Первое правило эквивалентно установке четырёх последующих значений:

P { border: solid red }
P {
  border-top: solid red;
  border-right: solid red;
  border-bottom: solid red;
  border-left: solid red
}

Поскольку, в некоторой степени, свойства могут перекрываться, порядок, в котором правила специфицированы, имеет важное значение.

Пример(ы):

BLOCKQUOTE {
  border-color: red;
  border-left: double;
  color: black
}

В приведённом примере цвет левой линии рамки - чёрный, а других линий - красный. Это потому, что в 'border-left' установлены ширина, стиль и цвет. Поскольку значение цвета в свойстве 'border-left' не установлено, оно будет взято из свойства 'color'. Фактически свойство 'color', установленное после свойства 'border-left', не имеет к этому никакого отношения.
